大流量自动滤水器

一、工作原理
    LSHK系列大流量自动滤水器，由四个不锈钢过滤芯组合在罐体内，其主要构件是由四个滤芯与四组吸污装置构成。过滤时污水从过滤器下部进入并分布到各个滤芯。污水由滤芯的内侧向外侧进行过滤。污水中固体物被滤网截留下来；通过一台电力马达驱动清洗机构，作旋转及上下运动的吸吮扫描器，吸吮扫描器内部与一个3"排污阀相通，在排污阀打开时，过滤器内部水压与外部大气之间形成的压差使每个吸嘴产生强劲吸力，扫描器将滤网杂质吸下并通过排污阀排出，这个清洗过程大约需要35-60秒钟。过滤器的四个滤网轮流清洗。在整个反清洗过程中，系统不断流。

二、技术参数
单台流量：2000-4000M3/H                                            控制电压：交流220V
最小工作压力：0.25MPa                                                   控制方式：压差、时间及手动
最大工作压力：1.0MPa、1.6Mpa                                      清洗时间：35-90秒/单芯
最高工作温度：70℃                                                         清洗方式：360°扫描吸吮式清洗
安装方式：立式安装                                                          清洗压损：0.01-0.08MPa
过滤精度：20-500微米                                                     清洗机构转速：14-20rpm
额定操作电压：三相，220V，380V，50H

三、大流量自动滤水器的技术特点
1、处理量大，且可并联使用，单机处理量最大可达4000m3/h。
2、过滤精度默认为200微米，且从200至3000微米可选，过滤面积大，纳污量高，用户可根据实际工况制。
3、刷式清洗，两次清洗排污的时间间隔较长，具有在清洗排污时不间断供水、无须旁路的特点，且清洗时间短，排污耗水量少。
4、特殊过滤单元设计，坚固耐用。
5、独特的清洗设计，实现低负载、低水头、均匀排污功能。
6、设有电机过载保护，可有效保护电机。
7、占地面积小，设有吊装单元与抓梯，方便维护。
8、维修性强、安装拆卸简便易行。
9、液晶显示界面，人性化设计操作简便，无需专业人员进行操作指导。
10、与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。
11、特别适用于杂质含量高、工作环境恶劣的地方。
安装示意图

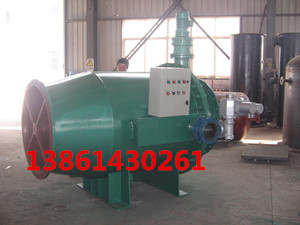

四、大流量自动滤水器
主要由：1、壳体 ； 2、滤芯 ；3、电动排污阀；4、压差开关测压系统；5、 PLC控制系统等组成
