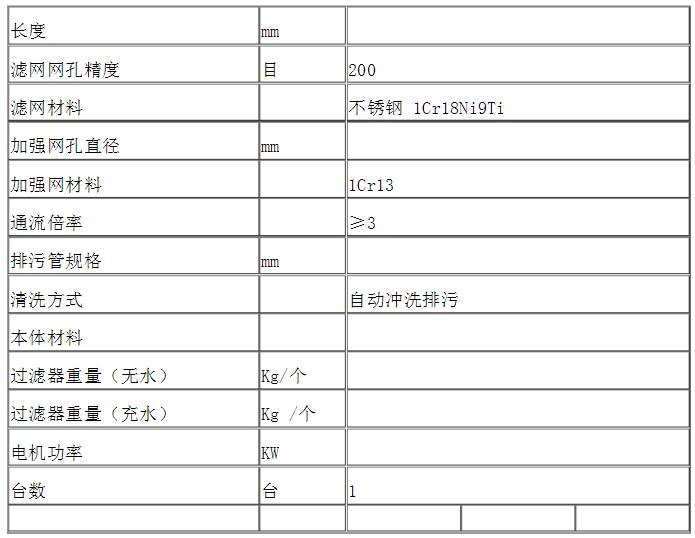

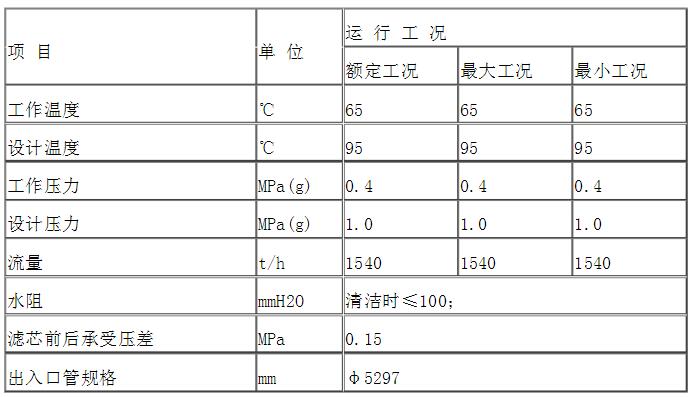

电动滤水器,电动排污反冲洗滤水器厂家选择产品技术规范要求电动排污反冲洗滤水器/热网循环水自动反冲洗滤水器规范书,全面了解我连云港市宏庆电力辅机开发有限公司专业生产的滤水器,全方位的达到用户的需求,电动排污式 、反冲洗式的滤水过滤器。 设备规范 设备名称:电动排污反冲洗滤水器/热网循环水管道自动反冲洗滤水器 型式:卧式 本工程配置1台电动自动反冲洗滤水器。 用途:过滤热网回水,除去可能进入热网循环水泵的杂物,防止热网循环水系统堵塞,以*低的水阻保证热网系统的正常运行,从而改善运行条件,延长寿命。 主要技术参数热网循环水管道自动反冲洗滤水器/电动排污反冲洗滤水器:法兰连接,参数如下: 热网循环水水质:除盐水2设备运行环境条件及使用条件3设备安装地点三期煤仓框架13.7m层4多年平均气压1008.1hPa5多年平均气温12.2℃6*冷月(1月)平均气温-1.2℃7*热月(8月)平均气温25.1℃8历年极端*高气温35.4℃9历年极端*低气温-15.5℃10多年平均相对湿度72%11历年*小相对湿度5%12多年平均风速5.4m/s13极大风速44.2m/s14年平均降水量741.5mm15历年*大一日降水量269.6mm16多年平均蒸发量1426.2mm17多年平均日照时数2512.9h18多年平均雷暴日数22.8d19年*多雷暴日数42d20多年年平均雾日数53.1d21多年年平均霜日数1.0d22年*多大风日数154d23≥0.1mm降水日数86.1d24平均结冰日数83.2d25全年主导风向为:SSE26 技术要求 电动排污反冲洗滤水器设备性能要求 ⑴电动排污反冲洗滤水器的设计、制造、安装、调试及运行符合《凝汽器胶球清洗装置和循环水二次过滤装置》DL/T581-95中的相关要求。过滤装置必须保证安全可靠,同时有好的经济性能。 ⑵电动排污反冲洗滤水器具备自动过滤、自动清污、自动排污和手动控制清污、排污功能并具有故障保护功能。 ⑶电动排污反冲洗滤水器采用分格网芯与外壳固定、排污斗采用分格步进旋转结构,实现分区局部强化反冲洗,排污斗能依次堵严网芯的每个分格区域,保证排污斗与滤网隔板之间的严密性。排污斗与隔板间隙≤1mm,有效利用循环水进水管与外界环境之间的差压,提高反冲洗强度与效率,网面清洁系数达95%以上,保证滤水器高效运行。 ⑷电动排污反冲洗滤水器采用电动操作,由DCS设定自动清洗或差压控制自动清洗;也可手动操作。设备使用电源:交流三相四线制、380V、50Hz。 ⑸电动排污反冲洗滤水器在清污、排污时不影响正常供水。滤水器一次反冲洗时间和反冲洗间隔时间可根据水质变化调整设定。 ⑹电动排污反冲洗滤水器排污斗旋转灵活,径向跳动量不超过1.5mm,排污斗与网芯之间的距离误差不超过设计值±2mm。 ⑺在设计工况下,自动反冲洗滤水器水阻小于5.0kPa。网芯应能承受150kPa的差压,而不变形、不损坏。 ⑻电动排污反冲洗滤水器结构合理,布置紧凑,设备及其部件便于安装、拆卸、维护、更换。 ⑼电动排污反冲洗滤水器能够承受管道作用的力和力距,设备本体设计应考虑设备满水时的自重。 ⑽自动反冲洗滤水器进、出口采用法兰连接,在进、出水侧设有压力测点。 电动排污反冲洗滤水器设备制造要求 ①设备承压件施焊均由合格的焊工担任。 ②滤网网芯网眼应无连孔、破孔等缺陷,并且排列整齐,网芯可单独拆卸。 ③电动排污反冲洗滤水器本体设计满足当地地震烈度的强度要求,并保证结构上的完整型。滤网的骨架、网芯具有足够的强度,能在*大工作压力下正常工作。 ④焊接时避免产生残余应力。 ⑤外购件都有产品质量合格证。 ⑥电动排污反冲洗滤水器上应设置检修吊耳。 ⑦电动排污反冲洗滤水器各法兰连接的接口应配供反法兰和连接附件。 设备材质要求 设备主要零部件所用的钢材和焊接材料具有质量合格证书,符合相应的材料标准。
|
