次高压减温减压装置
1、
次高压减温减压装置结构特点
用途：本装置将新蒸汽的压力P1和温度t1降低到用户需要的各种压力P2和温度t2要求。
系统简述：
本装置由减压系统，减温系统，安全保护装置所组成。
减压系统——由减温减压阀和节流孔板通过执行机构来实现。
减温系统——采用减温减压阀阀内喷水减温方式，通过带有执行机构控制的给水分配阀开度大小来实现蒸汽温度的调节。
安全保护装置——是直接采用冲量安全装置（由安全阀和冲量安全阀组成）或弹簧安全阀来实现，当二次压超过规定值时，将压力超过部份的蒸汽排向大气，从而使二次压力保持在允许值内。
自动控制装置——配用我厂生产的蒸汽压力、温度控制装置，新蒸汽通过本装置能使二次蒸汽参数保持在所需的稳定值。
2、
次高压减温减压装置系列图

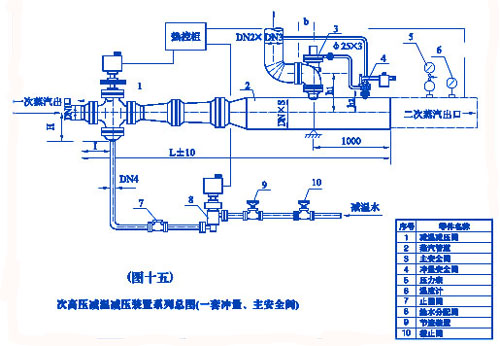

次高压减温减压装置系列总图(一套冲量、主安全阀)
● 技术要求
1)
在装置进口和出口处直管上须安装闸阀。
2)
在安全阀下面须安置一固定支架，在减温减压阀前直管道和
温合管后直管道下应分别安置滑动支架。在装置最低处须安
装疏水器。本装置连接处应考虑补偿措施或自然补偿。以上
附件和热力控制系统的现场安装接线均由用户自行解决。 |
