3、第三代减温减压装置结构特点（WY系列）

   减温减压装置由减温减压阀、节流孔板、电动给水调节阀、安全阀、节流阀、截止阀、止回阀、蒸汽管道 、给水管、法兰、紧固件等组成。主要特点：

  a)、采用减温减压阀结构，使蒸汽减温、减压在同一阀内进行，使整套装置的长度大大缩短 ，减少 了占地面积，降低了工程投资。

  b)、采用直行程双阀座减温减压阀结构，阀内设有节流网罩，增强减温水的雾化效果，保护了阀座及阀体，延长了阀门的使用寿命，同时也降低了装置的噪音。双座阀不平衡力小、调节范围广、动作平稳，不会出现卡死现象。

  c)、减温给水调节系统采用直行程单座调节阀（或V型调节阀）加节流装置，减小了阀门的泄漏量，能合理分配给水系统上的压差。同一口径，不同的流量系数CV值可供选择，使温度调节系统调节灵敏度及精确度大大提高。

  d)、电动减温减压阀、电动给水调节阀用直行程电动执行机构，去除了传统的杠杆铰链机构，减少了空行程环节，进一步提高了调节系统的灵敏度及精确度。

 4、第三代减温减压装置系列图

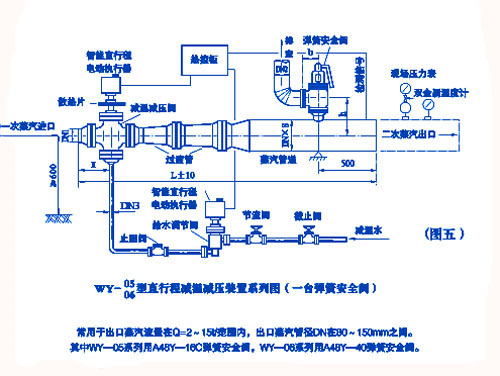

     常用于出口蒸汽流量在Q=2～15t/h范围内，出口蒸汽管径DN在80～150mm之间。其中WY—405系列用A48Y—16C弹簧安全阀，WY—506系列用A48Y—40弹簧安全阀

     常用于出口蒸汽流量在Q=5t/h～80t/h范围内，出口蒸汽管径DN在200～600mm之间，安全系统采用一套冲量安全阀、主安全阀组成 。

常用于出口蒸汽流量在Q=25t/h～120t/h范围内，出口蒸汽管径DN在400～700mm之间，安全系统采用二套冲量安全阀、主安全阀组成 。

        常用于出口蒸汽流量在Q=15t/h～120t/h范围内，出口蒸汽管径DN在400～700mm之间 ，安全系统采用二套冲量安全阀、主安全阀组成。
