减温装置
1、第三代减温装置结构特点
第三代减温装置由调节阀、混合管道、节流阀、截止阀、止回阀等组成，减温水经喷嘴雾化喷入混合管道内达到降低蒸汽温度的目的。
● 主要性能指标
１、减温装置出口流量Ｑ的变化范围为30%~100%，
２、出口温度t2的变化范围为t2±5℃；
３、装置正常运行时，在距管壁１米处噪音＜80dBA。

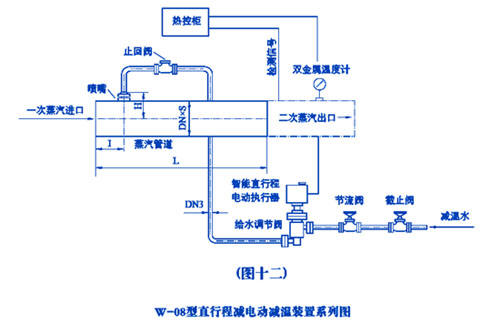

2、第三代减温装置系列图
W—08型直行程减温减压装置共有31个规格，常用蒸汽管径在50～80mm之间。
3、第四代减温装置结构特点
第四代减温装置由混合管道、节流阀、截止阀、止回阀及直行程可调喷嘴等组成，减温水经可调喷嘴喷入混合管道内与蒸汽混合达到降低温度的目的。
●
主要性能指标
１)、减温装置出口流量Ｑ的变化范围为10%~100%，
２)、减温装置出口温度t2的变化范围为t2±5℃。
4、第四代减温装置系列图
W—408型减温装置共有15个系列，常用管径在150～400mm之间
5、第五代减温装置结构特点
第五代减温装置由混合管道、节流阀、调节阀、截止阀、止回阀等组成，混合管道内设有自动雾化伞状可调喷嘴，冷却水由喷嘴喷入混合管道，经喷嘴雾化的减温水从蒸汽吸收热量、升温、汽化，与蒸汽混合从而降低蒸汽温度，混合管道内的自动雾化伞状可调喷嘴利用减温水对喷水头的作用力和弹簧的弹力可自动调节喷嘴减温水的流通面积。
●
主要性能指标
１)、减温装置出口流量Ｑ的变化范围为10%~100%，
２)、减温装置出口温度t2的变化范围为t2±5℃；
３)、装置正常运行时，在距管壁１米处噪音＜80dBA。

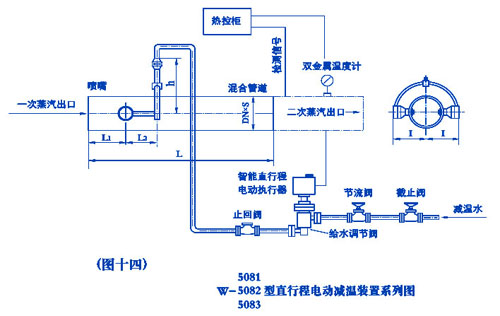

6、第五代减温装置系列图
W—5081型电动直行程减温装置系列共有13个规格，常用蒸汽管径在80～800之间。
W—5082型电动直行程减温装置系列共有13个规格，常用蒸汽管径在80～800之间。
W—5083型电动直行程减温装置系列共有7个规格，常用蒸汽管径在300～800之间。 |
